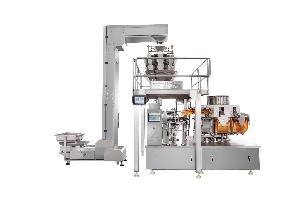

供应自动投料全自动给袋真空包装机

供应自动投料全自动给袋真空包装机

产品介绍:

一、主要性能和特点:1、该设备主要由给袋填充旋转系统和真空封口旋转系统组成,真空封口系统为匀速连续旋转运动。2、操作简单、方便:采用PLC触摸屏集中控制、人机界面操作系统,操作直观、简单、方便;3、换袋方便...


  • 价格: 320000
  • 物品单位:
  • 品牌: 小康牌
  • 产地: 中国 诸城

产品详细说明

自动化程度 全自动
功率 12kw
型号 给袋真空包装机
转台直径 1100mm
适用行业 餐饮,礼品、工艺品,食品,其他
转台承重 2100kg
重量 2100kg
转台高度 900mm
转台速度 一分钟50袋r/m
电压 380V
包装类型
类型 给袋式包装机
包装高度 100mm





一、 主要性能和特点:

1、 该设备主要由给袋填充旋转系统和真空封口旋转系统组成,真空封口系统为匀速连续旋转运动。

2、 操作简单、方便:采用PLC触摸屏集中控制、人机界面操作系统,操作直观、简单、方便;

3、 换袋方便、快捷:袋宽调整可一次性调整;封口线位置可一次性调整

4、 无人操作:输入任务要求后,计量、包装全自动化无人操作;出现故障自动报警;

5、 安全可靠:完善的检测及预防系统,不满足包装条件不投料、不封口;

6、 封口平整、美观:封口采用瞬间加热、快速冷却方式包装;

7、 设备符合食品加工机械卫生标准,保证食品的卫生和安全

二、 主要技术参数:

1、 包装尺寸:袋宽80mm220mm,袋长60mm280mm

2、 压缩空气消耗:>0.35立方米/分钟;

3、 冷却机扬程:2430M

4、 电源:380V/50HZ(三相五线);

5、 总功率:11KW(包含三台进口真空泵)

6、 整机重量:2100Kg

7、 外形尺寸:2300X1560X1800

8、 包装速度:4065/分钟(包装速度与产品特性及体积大小决定);

9、 计量方式:刮板计量、螺杆计量、多头电脑组合秤;

10、包装材料:铝箔袋、手提袋、PE袋、PP 袋。

三、 主要配置:

1、 给袋填充旋转系统:主要由304不锈钢加工件、精铸304不锈钢部件、高精度轴承、进口塑料轴承、进口工程塑料滚轮等符合食品包装卫生标准的材料加工、装配而成;保证食品卫生、设备工作安全可靠及便用寿命;

2、 真空封口系统:转盘材料为精铸铝加工,真空室材料为铝合加工件,真空盖为高硬度工程塑料在满足包装机械卫生标准及安全强度前提下,降低了重量节约了电机功率;其它主要部件采用304不锈钢制件、高精度轴承、进口塑料轴承等组件装配而成;该系统为匀速连续旋转运动,从而保证包装、封口质量;

3、 传动系统:使用一台匀速恒扭矩变频电机统一控制两旋转系统;从而实现准确、协调、高速的目的。本传动系统为全机械凸轮控制;传动凸轮及齿轮采用20GrMnTi渗碳、淬火、精磨等加工工艺制作而成以最大限度保证设备运行精度及使用寿命。

4、 控制系统:采用德国西门子高端元器件(主要部件包括:PLC、触摸屏、变频器)保证设备运转平稳、安全、控制准确。

5、 气动元件:主要使用德国西门子\日本SMC的进口元器件。

6、 安全检测系统:本设备配备完善的安全检测系统,从而达到预防监控、智能控制的目的;主要部件使用法国施耐德的进口元器件。

7、 真空泵:本设备配德国BUSCH111真空泵各台,分别用于一次抽真空、二次抽真空;配备一台日本无油泵用于配合给袋填充系统的取袋和开袋。

8、 预留工位:该设备预留多处工位,根据客户不同需求,可安置不同设备(例如:打码、震实、加液等)。

9、 投料、上料:根据不同的产品特性及客户特定要求可选择不同的投料方式(多头电脑组合秤、螺杆计量机、刮板计量机、工作平台灌装机

四、工作原理及流程:







1、碎鸡块通过提升机将鸡块输送到螺杆定量投料机,保证投料机料仓有足够物料;

2、投料机螺杆将鸡块压入定量量杯(螺杆转速、扭矩、转角由伺服控制从而保证每个量杯压入的物料一致);

3、量杯压入物料后由动静切刀将多余物料、鸡骨头切断及分离并输送到投料口待投料;

4、给袋包装机上袋-喷码(由客户选择)-开袋-投料机投料-灌液(由客户选择)-整形(由客户选择)-一次抽真空-二次抽真空-热封-输送带输出

五、特殊说明及要求:

1、物料因定量将会有一定的挤压跟切断;

2、包装袋制作时必须做除静电处理,袋内和环境不得有水气、湿气、水滴等异物。

3、袋子之间无印刷而引起的粘连现象、袋的表面保持良好的滑度。

4、袋子宽度误差应小于±1.5MM,袋长度误差应小于±2MM,

5、袋剪切部要平整且垂直、并保持直角,袋两端压封良好。

6、袋厚度要一至,保持一定的硬度,包装袋不得有曲折或卷折等异常。

7、物料在包装袋内应低于机械抓夹袋处20MM以下,以保证封口质量。

配置价格

真空给袋机一台

物料上料机一台
螺杆式自动计量投料机一台
